Spritzguss-Motorkomponenten

Von Rückschlagventil bis Ölabscheider

LANGER ist Ihr Partner für die Herstellung hochwertiger Kunststoff-Motorteile für jeden Bedarf. Neben der Fertigung bieten wir kundenindividuelle Leistungen in den Bereichen Prozesslösung, Konstruktion, Montage und Werkzeugbau. Dabei greifen wir auf die Erfahrung aus 48 Jahren Firmengeschichte zurück. Mithilfe virtueller Fertigungssimulationen und automatisierter Qualitätssicherung erreichen wir in der Fertigung von Motorkomponenten eine Null-Fehler-Quote. Von unseren hohen Standards in Qualität und Nachhaltigkeit profitieren unsere Kunden auf der ganzen Welt.
  • Konstruktion, Formenbau, Spritzguss und Montage aus einer Hand
  • Große Auswahl an Kunststoffen inklusive 2-Komponenten-Spritzguss
  • Internationaler Logistik-Service und weltweite Lieferung

So profitieren Sie von unseren Spritzgussteilen für Industrie und Automotive

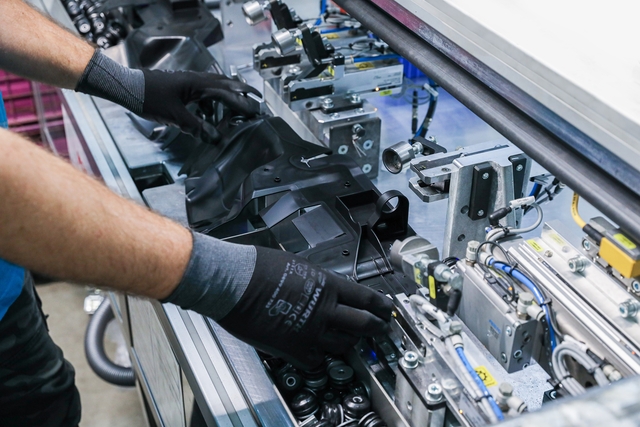

5X1A8109
Kunststoff-Spritzgussteile sind gleichzeitig maßgeschneidert, belastbar und preiswert. Für ihre Herstellung wird aufgeschmolzener Kunststoff kontrolliert in eine Spritzgussform eingespritzt, anschließend verdichtet und dann vernetzt bzw. abgekühlt. Auf diese Weise lassen sich sowohl einfache als auch hochkomplexe Formen in verschiedensten Größenordnungen realisieren. Kurze Zykluszeiten und niedrige Materialkosten machen dieses Verfahren außerordentlich wirtschaftlich.

Mithilfe modernster Maschinen fertigen wir Motorkomponenten und Anbauteile für Industriemotoren genau Ihren Vorgaben entsprechend. Wir sind auf die Herstellung von Formteilen in Kleinserie und Großserie spezialisiert.  Auch die Herstellung kundenspezifischer Werkzeuge und -formen sowie Konstruktion und Montage gehören zu unseren Kernkompetenzen. Vom einfachen Spritzteil zur komplexen Baugruppe finden wir für jeden Auftrag die passende Lösung.

Jetzt unverbindlich anfragen und beraten lassen!

reinhold wesselak
Vertrieb
Formenbau/Spritzguss

Reinhold Wesselak
+49 7558 930-806
E-Mail senden
VCard downloaden (.vcf)
markus beierl
Prokurist
Abteilungsleiter Kunststofftechnik

Markus Beierl
+49 7558 930-604
E-Mail senden
VCard downloaden (.vcf)

Flexible Fertigung aus einer Hand

Profitieren Sie bei Ihrem Projekt von unseren umfassenden Serviceleistungen und der Erfahrung aus 48 Jahren Firmengeschichte. Kurze Entscheidungswege, kundennahe Produktionssteuerung, 24h-Produktion und Express-Service machen uns zu einem hochflexiblen Partner in der Teilefertigung. Zahlreiche zufriedene Kunden sprechen für unsere hohe Kundenorientierung. Unter anderem erhalten wir Aufträge aus Automotive, Bauindustrie, Medtech, Maschinenbau sowie Elektrotechnik.

Von Beratung bis Qualitätskontrolle erhalten Sie bei uns sämtliche Leistungen aus einer Hand. Die Kommunikation per EDI erlaubt dabei einen unkomplizierten und flexiblen Datenaustausch mit unseren Kunden.
Von unserer Kompetenz in Spritzguss und Formenbau profitieren Sie auch in diesen Bereichen:

Prototypen-Werkzeugbau
Serien-Werkzeugbau
Cubing-Modellbau
Prüfmittel- und Lehrenbau
Erneuerbare Energien

Bedingungslose Qualität in der Fertigung kundenspezifischer Bauteile

5X1A8284
Ihre Wünsche setzen wir in der Kunststofftechnik bis ins Detail formgetreu um. Unsere Präzisionsteile entsprechen auf den hundertstel Millimeter genau Ihren Vorgaben. Automatisierte Qualitätssicherung und Bemusterung nach PPAP oder PPF gewährleisten die konstant hohe Güte unserer Produkte.

5X1A8089
Wir bieten eine breite Palette verschiedenster Hochleistungsthermoplaste, mit und ohne Glasfaser. Ein- und Mehrkomponentenspritzguss gehören zum Portfolio. Das Beimischen bestimmter Farben ist auf Wunsch problemlos möglich. Wir bieten individuelle Verpackungen, Transportservice sowie die Lagerung von Komponenten an.

Vorbildlich nachhaltig: Spritzgießen mit Verantwortung

Über alle Prozessschritte hinweg legen wir großen Wert auf umweltfreundliches Wirtschaften. Die Ein- und Zwei-Komponenten-Spritzgussfertigung erfolgt bei uns besonders nachhaltig und ressourcenschonend. Wir minimieren den Ausschuss und betreiben einen Höchstgrad an Kunststoffrecycling. Zudem bieten wir Mehrwegverpackungen für fertige Kunststoff-Bauteile an.

Leistungsübersicht kompakt

5X1A8291 2022 12 08 15 32 27
Spritzguss-Kunststoffe Polypropylen (PP), thermoplastische Elastomere (TPE), Polyamide (PA6, PA6.6), Polybutylenterephthalat (PBT), Polycarbonate (PC), Acrylnitril-Butadien-Styrol (ABS)
Werkstückgröße 15 mm bis 900 mm
Werkstückgewicht bis 3 kg
Komponenten Hartkomponente, Weichkomponente, Einkomponenten- und Mehrkomponenten-Spritzguss, Zweifarbenspritzguss
Schließkraft 50 t bis 900 t
Montagearbeiten Vibrationsschweißen, Rotationsschweißen, Ultraschallschweißen, Heißgasschweißen, Kleben
Werkzeuge Mehrkomponenten-Werkzeuge, RTM-Werkzeuge, SMC-Werkzeuge
Zertifikate ISO 14001, IATF 16949, ISO 50001, ISO 9001, DIN ISO 45001, TISAX, AEO, Energieeffizienz

Vorteile der Spritzgussfertigung im Überblick

Die Spritzgussfertigung für Motoren-Bauteile ist aus der modernen Industrie nicht mehr wegzudenken. Aus gutem Grund ist es das am weitesten verbreitete Verfahren zur automatisierten Herstellung von Formteilen aus Kunststoff. Von Rückschlagkappen über Kurbelgehäuseentlüftungen bis zu Ölwannen unterstützen wir unsere Kunden mit hochwertigen Präzisionskomponenten.

Die Vorteile der Spritzgussfertigung zusammengefasst:
5X1A8346
  • Präzise Reproduzierbarkeit: Werden viele identische Bauteile benötigt, ist Spritzguss das ideale Fertigungsverfahren. Es garantiert absolute Präzision über beliebig viele Bauteile hinweg. Das macht es zu einem äußerst verlässlichen Verfahren zur Herstellung formtreuer Bauteile.
  • Kaum Nachbearbeitung: Bauteile aus Kunststoff bedürfen wenig bis keiner Nachbearbeitung, sobald sie aus der Form entnommen wurden. Für den Kunden bedeutet das Zeit- und Kostenersparnisse.
  • Hohe Wirtschaftlichkeit: Mit einer einzigen Spritzgussform lassen sich praktisch beliebig viele Kopien eines Bauteils herstellen. Je höher die Stückzahlen, desto geringer die Kosten pro Stück. Die Serienproduktion mit Kunststoffspritzguss ist daher ein außerordentlich kostensparendes Verfahren.

Welche Verfahren für Spritzguss gibt es?

Bei der Herstellung von Komponenten aus Kunststoff unterscheidet man grundsätzlich zwischen Duroplasten, Thermoplasten und Elastomeren. Die wirtschaftlich wichtigsten Spritzguss-Materialien sind dabei Thermoplaste. Die verschiedenen Materialien unterscheiden sich zwar deutlich in ihren Eigenschaften. Im Prinzip werden sie jedoch alle auf dieselbe Weise per Spritzguss in die gewünschte Form gebracht.

Wir bei LANGER arbeiten sowohl mit herkömmlichen technischen Thermoplasten, mit Hochleistungsthermoplasten und thermoplastischen Elastomeren. Für jeden Kundenwunsch haben wir die passenden Materialien auf Lager.

Ihr Projekt ist bei LANGER GROUP in guten Händen

machbarkeitsstudie
✔ Pre-Engineering
Vor der eigentlichen Fertigung bringen wir unser großes Repertoire an Know-How und Erfahrung in Ihr Projekt ein.
virtuelle simulation
✔ Virtuelle Simulation
Wir vermeiden Ausschuss und sparen Zeit und Kosten, indem wir den Spritzvorgang zunächst auf digitalem Weg testen.
automatisierung
✔ Automatisierung
Dank hochgradiger Automatisierung fertigen wir hochwertige Teile in täglich großer Stückzahl.
weltweite lieferung
✔ Weltweite Lieferung
Wir bieten Qualität “Made in Germany”, und das überall auf der Welt. Gern liefern wir unsere Kunststoffspritzteile auch in Ihr Land.

Überblick: Wie läuft ein Projekt bei LANGER ab?

Als Full-Service-Partner stehen wir Ihnen bei allen Schritten Ihres Projekts zur Seite. Dabei steht Ihnen stets ein qualifizierter Ansprechpartner zur Verfügung. So läuft ein Projekt bei LANGER ab:

Pre-Engineering

5X1A3793
Unsere Spezialisten bringen ihre Fähigkeiten in der Beratung von Anfang an in Ihren Auftrag mit ein. Qualifizierte Mitarbeiter aus unterschiedlichen Abteilungen arbeiten zusammen, um die perfekte Lösung für Ihren Bedarf zu finden. So profitieren Sie über alle Phasen Ihres Projekts hinweg von unserem breiten Erfahrungs- und Wissensschatz.

Entwicklung/Konstruktion

5X1A4056
Gern übernehmen wir die Planung, Weiterentwicklung oder komplette Konstruktion Ihrer Bauteile. Teilen Sie uns dazu mit, wofür Ihre Bauteile benötigt werden und welche Eigenschaften sie aufweisen sollen. Falls Sie bereits einen Entwurf haben, unterstützen wir Sie gern bei der weiteren Optimierung Ihrer Konstruktion.

Virtuelle Simulation

5X1A8996
Ein wesentlicher Bestandteil unserer budgetorientierten und effizienten Arbeitsweise ist die virtuelle Simulation der Teilefertigung. Mithilfe modernster Technik proben wir die Fertigung in einem realistischen virtuellen Umfeld. Neben der generellen Machbarkeit lassen sich so auch Optimierungs- und Kosteneinsparpotenziale entdecken. Der Ausschuss wird dank virtueller Simulation auf ein Minimum reduziert und mit ihm die Kosten des Projekts.

Werkzeugbau

werkzeugbau kunststoffspritzguss
Wir fertigen Spritzwerkzeuge in den unterschiedlichsten Formen und Größen und finden für jeden Auftrag die passende Lösung. Modernste Qualitätssicherungsmaßnahmen und erfahrene Mitarbeiter gewährleisten die konstant hohe Güte unserer Serienwerkzeuge, Mehrkomponentenwerkzeuge und Prototypenwerkzeuge, unter Verwendung von Computertomographie, Laserscan sowie optischer und taktiler Vermessung.

Teilefertigung

5X1A8020 2022 12 13 10 39 02
Unsere Kernkompetenz liegt in der wirtschaftlichen Herstellung präziser Kunststoffteile. Die Fertigung Ihrer Präzisionsteile erfolgt weitgehend automatisiert. Ob Abscheidebehälter, Luftfilterkasten oder Zylinderkopfabdeckung: Ihre Vorstellungen vom fertigen Produkt werden bei uns maßgetreu in die Tat umgesetzt. Eine Materialvortrocknung ist bei uns Standard. Für maximale Effizienz und Wirtschaftlichkeit verwenden wir modernste Technik und Ausstattung. Die digitalisierte Fertigungsplanung und das zugehörige MES-System sind hierbei von großem Vorteil für LANGER.

Qualitätskontrolle

5X1A8958 2022 12 13 10 41 53
Bei LANGER wird nichts dem Zufall überlassen. Schließlich kommt es bei Motorbauteilen auf absolute Genauigkeit und enge Toleranzen an. Unser Verfahren der automatisierten Qualitätssicherung stellt deshalb sicher, dass Ihre Komponenten exakt Ihren Erwartungen entsprechen. Gegebenenfalls werden auch Dichteprüfungen durchgeführt. Eine akribische Messmittelverwaltung garantiert die Zuverlässigkeit aller Kontrollprozesse. Die Dokumentation wird mittels eines CAQ-Systems digital archiviert.

Weiterbearbeitung

5X1A8109
Oft sind Spritzgussteile direkt nach dem Abkühlen bereit für die weitere Verwendung und erfordern keine Nachbearbeitung. Wo es vom Kunden gewünscht ist, führen wir jedoch gern Weiterbearbeitungen, wie beispielsweise Verputzen und Entformen, durch.

Logistikservice

5X1A8618
Wir liefern weltweit und kennen die Herausforderungen, mit denen internationale Sendungen verbunden sein können. Deshalb bieten wir unseren Kunden umfassende Lager- und Logistiklösungen, darunter Zollabwicklung und Transportservice. Dabei achten wir auf durchgehende Artikelrückverfolgbarkeit. Gern treffen wir auch individuelle Vereinbarungen bezüglich der Nachserien- und Ersatzteilversorgung unserer Kunden.

Für jeden Bedarf die passende Lösung: Verschiedenste Motorteile nach Maß

Motoren setzen sich aus einer Vielzahl unterschiedlicher Bauteile zusammen. So vielseitig deren Formen und Zwecke auch sind, sie haben gemeinsam, dass ihre Herstellung absolute Präzision erfordert. Bei LANGER erhalten Sie sämtliche Arten von Kunststoff-Motorkomponenten exakt nach Ihren Wünschen und Vorgaben. Zu den am häufigsten nachgefragten Motorteilen gehören die folgenden.
  • Rückschlagventile: Um den Rückfluss von Kondensat zu verhindern, werden in Motoren Rückschlagventile und Rückschlagklappen verwendet. Rückschlagklappen und –ventile ermöglichen eine Durchströmung in nur eine Richtung.
  • Ölabscheider: Während des Motorenbetriebs werden ständig Verbrennungsgase in den Ölkreislauf eingeleitet. Um einen Überdruck zu vermeiden, werden diese Gase weiter in den Ansaugtrakt des Motors geleitet. Abscheideelemente wie Ölabscheider und Benzinabscheider verhindern, dass dabei auch Öl abgesaugt wird. Ölabscheider-Hersteller achten für eine effiziente Funktionsweise auf besonders präzise Abmessungen.
  • Ölfiltermodul: Das Ölfiltermodul sitzt im Ölfiltergehäuse und reinigt das von der Ölwanne kommende Öl von Schmutzstoffen. Die Filterkomponenten im Maschinen-Filtergehäuse bzw. Fahrzeugfilter-Gehäuse halten den Ölkreislauf konstant sauber.
  • Ansaugkrümmer: Ansaugkrümmer bzw. Saugrohr haben im Motor die Aufgabe, Luft in die Verbrennungsräume zu führen, um eine gleichmäßige Verbrennung zu gewährleisten. Im Luftfiltergehäuse wird die Luft zuvor gereinigt. Je nach Motor werden teilweise auch Wasserfilter-Gehäuse benötigt.
  • Zylinderkopfhaube: Eine Zylinderkopfhaube schließt einen Motor nach oben hin ab und stellt sicher, dass kein Öl austritt.
  • Verteilerkappe: Die Verteilerkappe hat im Motor die Funktion, die Zündspannung der Zündspule auf die verschiedenen Zylinder zu verteilen.
  • Kunststoff-Abdeckung: Die meisten Motoren verfügen über eine Abdeckung aus Kunststoff, eckig oder rund, die vor allem als Lärm- und Schmutzschutz fungiert. Außerdem schützen Motorabdeckungen Kabel vor Marderschäden.
  • Kurbelgehäuseentlüftung: Eine Kurbelgehäuseentlüftung reguliert den Druck im Kurbelgehäuse von Motoren. Zudem ist sie für die Abführung entstehender Leckgase zuständig.
  • Kühlwasserausgleichsbehälter: Im Ausgleichsbehälter wird Kühlwasser gesammelt, das sich bei seiner Erwärmung ausdehnt. Sobald der Motor stillsteht, zieht sich die Kühlflüssigkeit wieder zusammen. Der Kühlwasserausgleichsbehälter verhindert das Entstehen von Unterdruck und dadurch ein unerwünschtes Zusammenziehen von Schläuchen.

Maschinenliste Kunststoff-Spritzguss | Auszug

ENGEL duo1700
Engel Duo 5160H/860L/650 Combi mit Handling (2K, Drehteller, Wechselaggregat)
Anzahl: 1
Zuhaltung: 6500 kN

ENGEL victory1560 220
Engel Victory 1060/200 tech mit Handling
Anzahl: 1
Zuhaltung: 2000 kN

Engel Victory 650 120 tech web
Engel Victory 650/120 tech mit Handling
Anzahl: 1
Zuhaltung: 1200 kN

Engel Victory 200 50 tech
Engel Victory 200/50 tech.
Anzahl: 1
Zuhaltung: 50 kN

Qualität Made in Germany: Full Service für höchste Kundenzufriedenheit

LANGER ist Ihr Partner für Spritzguss mit Allround-Service. Wir verstehen uns nicht einfach als Dienstleister, sondern möchten Sie umfassend bei Ihrem Projekt unterstützen. Mit unserem breiten Leistungsportfolio, das weit über bloßen Spritzguss hinausgeht, stehen wir Ihnen bei allen anfallenden Arbeitsschritten zur Seite. Von der Idee bis zum fertigen Bauteil sind wir für jede Branche und jedes Projekt der passende Ansprechpartner.

Lassen auch Sie sich von unserer kundenorientierten Arbeitsweise überzeugen. Enge Zusammenarbeit mit unseren Kunden, Transparenz, höchste Qualität und Termintreue sind nur einige Beispiele dafür, was uns als Spritzguss-Hersteller auszeichnet. Unsere qualifizierten Mitarbeiter freuen sich über jede neue Herausforderung und finden gern auch für Ihr Projekt die ideale Lösung.
